镁锆筒砖
Magnesia-Zirconia Cylinder Sleeve Brick
在高纯大结晶镁砂（MgO≥97%）基础上复合加入稳定 ZrO₂（MgO 部分稳定）微粉，利用 ZrO₂ 相变增韧机理显著提高制品的抗热冲击与抗结构剥落能力；筒形异型结构保证喷枪口、格子体上层换向部位砌筑严密、不漏风，配合蓄热室其他镁质衬里可整体提升温度回收效率。
MZZrO₂异型
玻璃行业
电 20# 简形砖

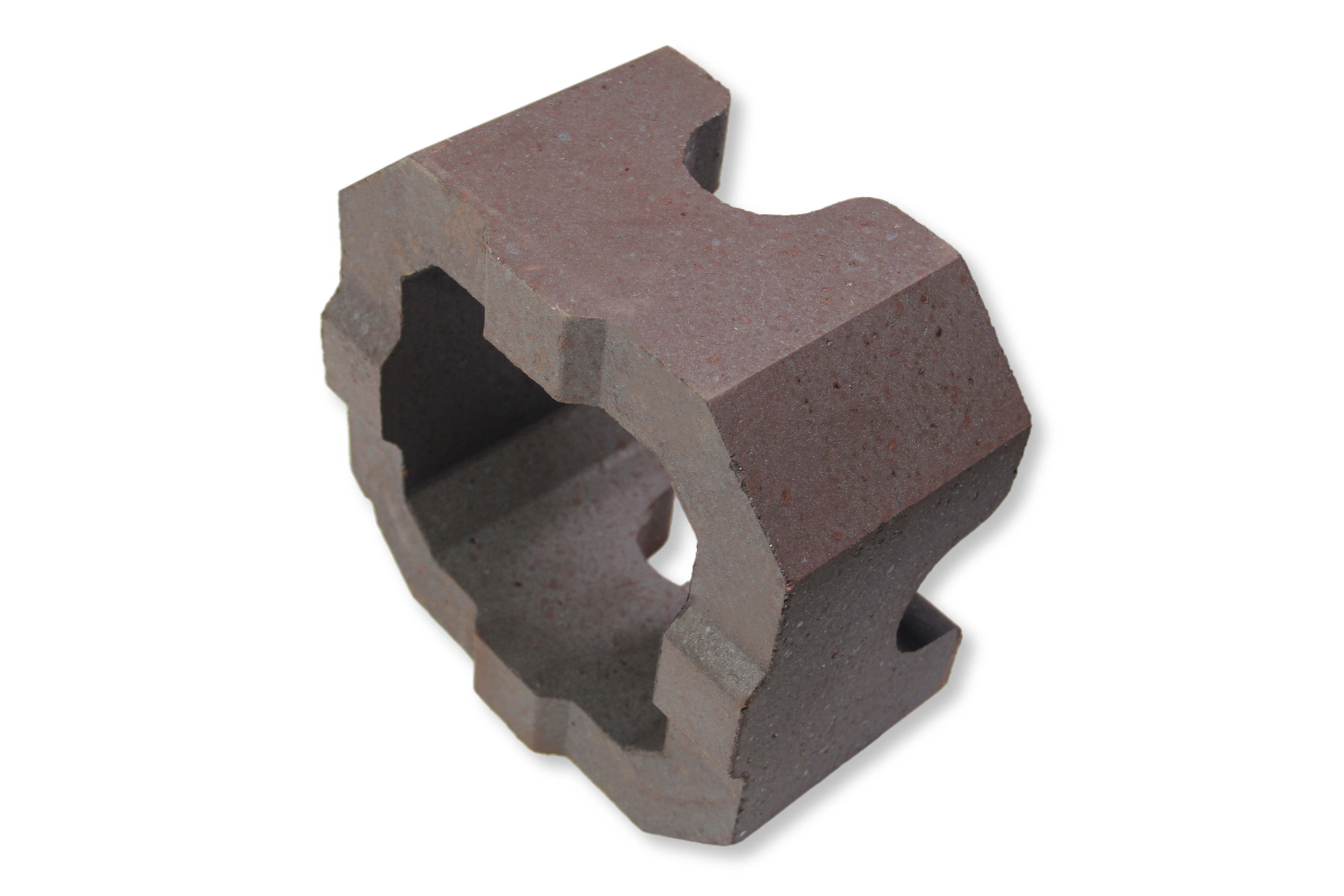

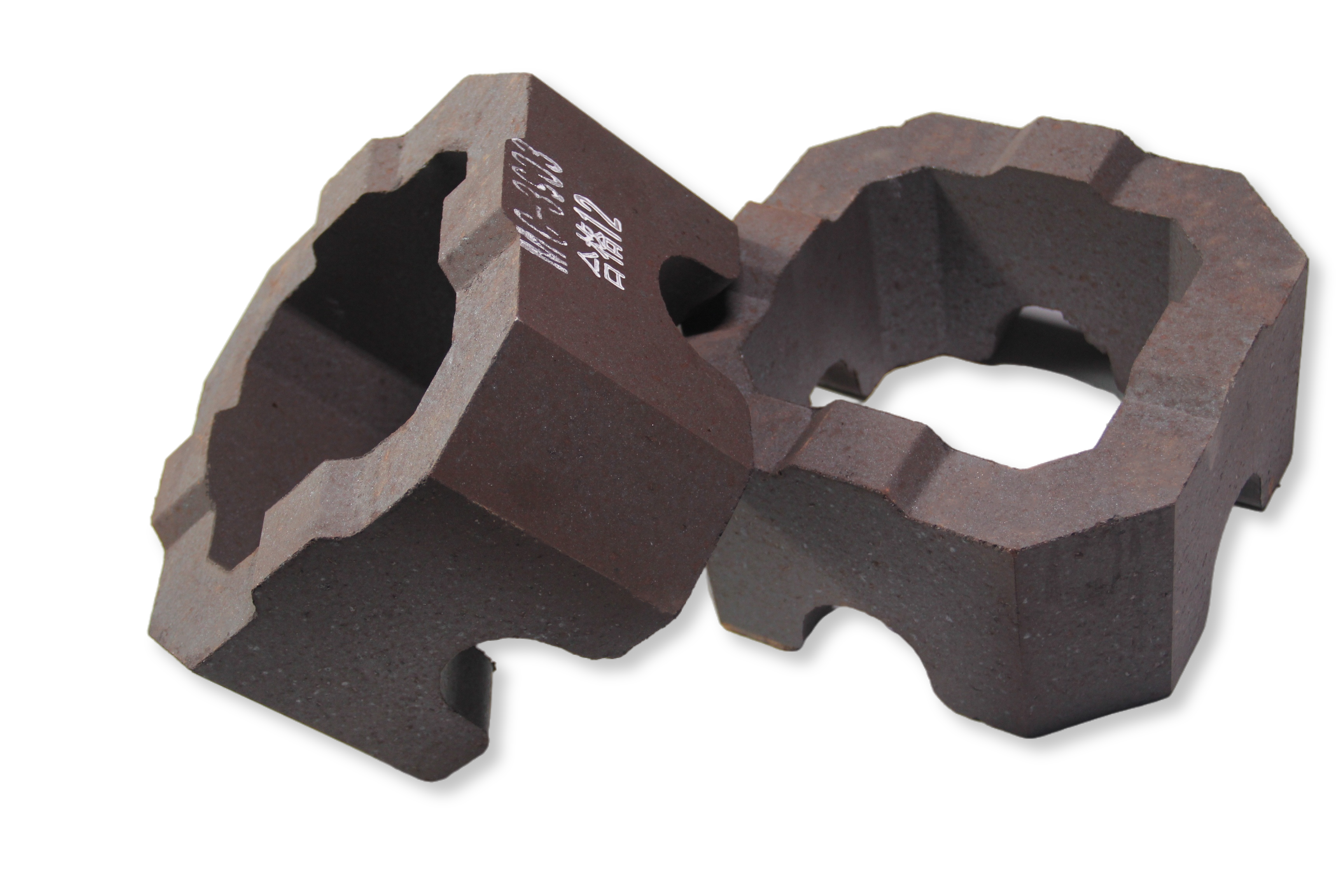

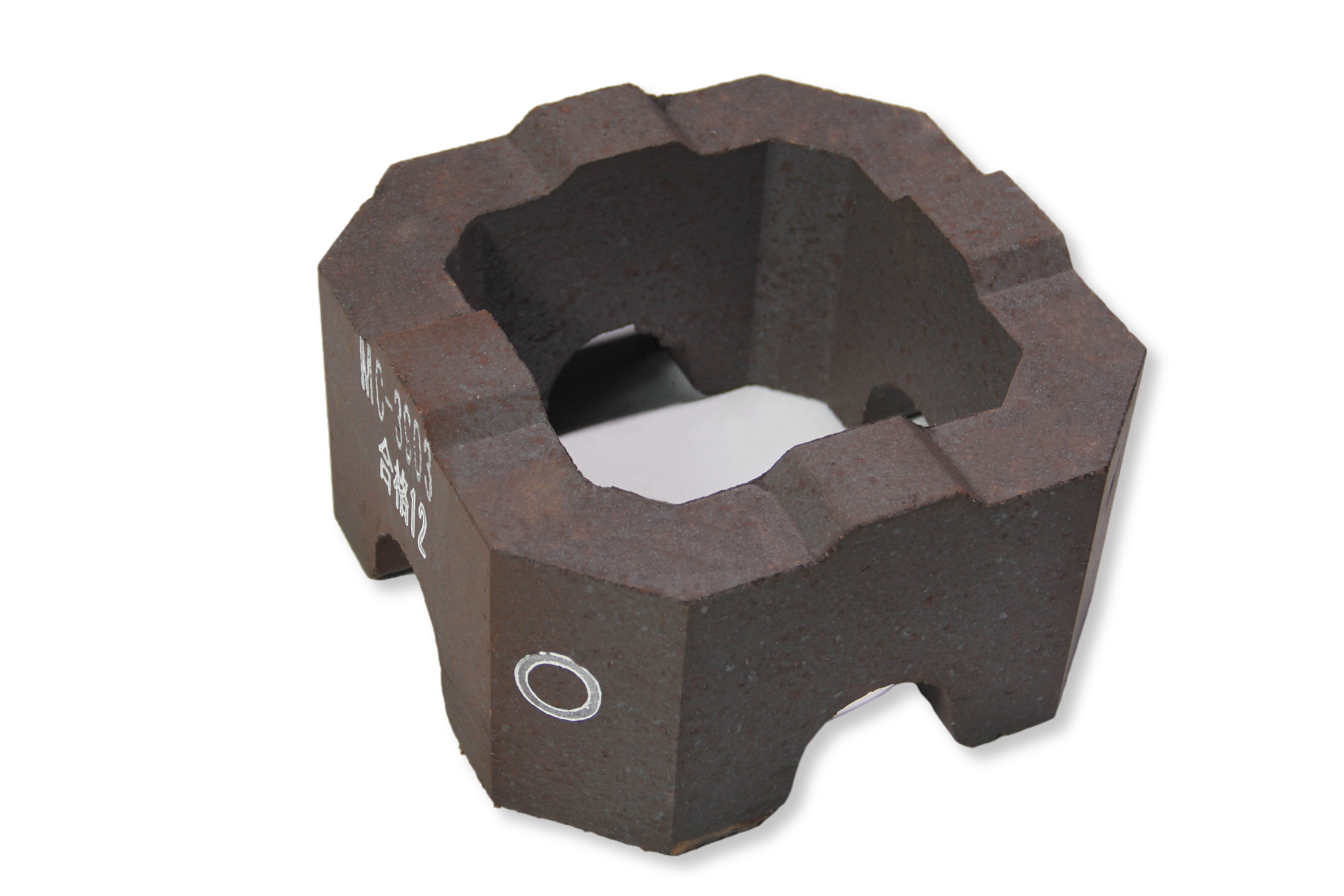

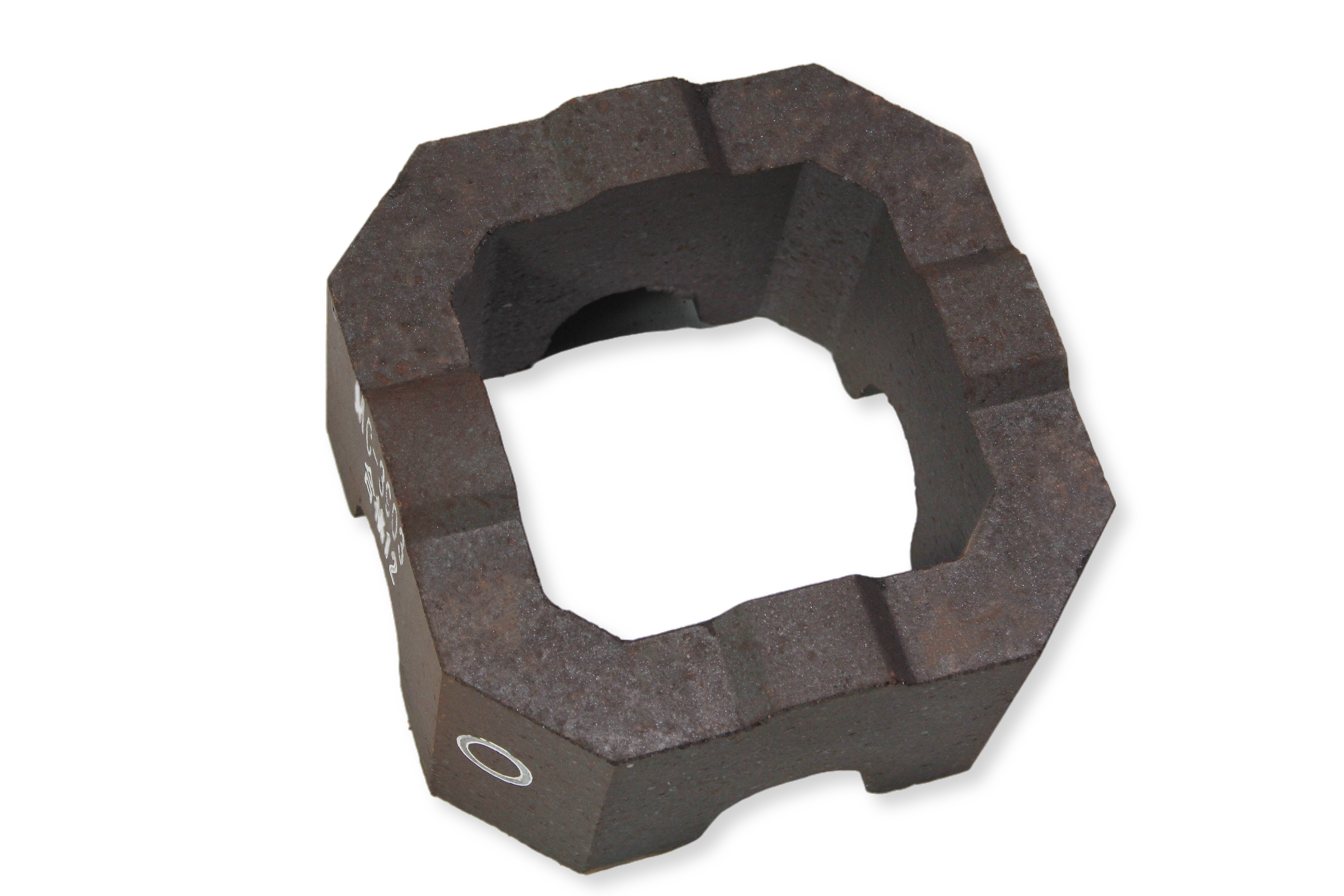

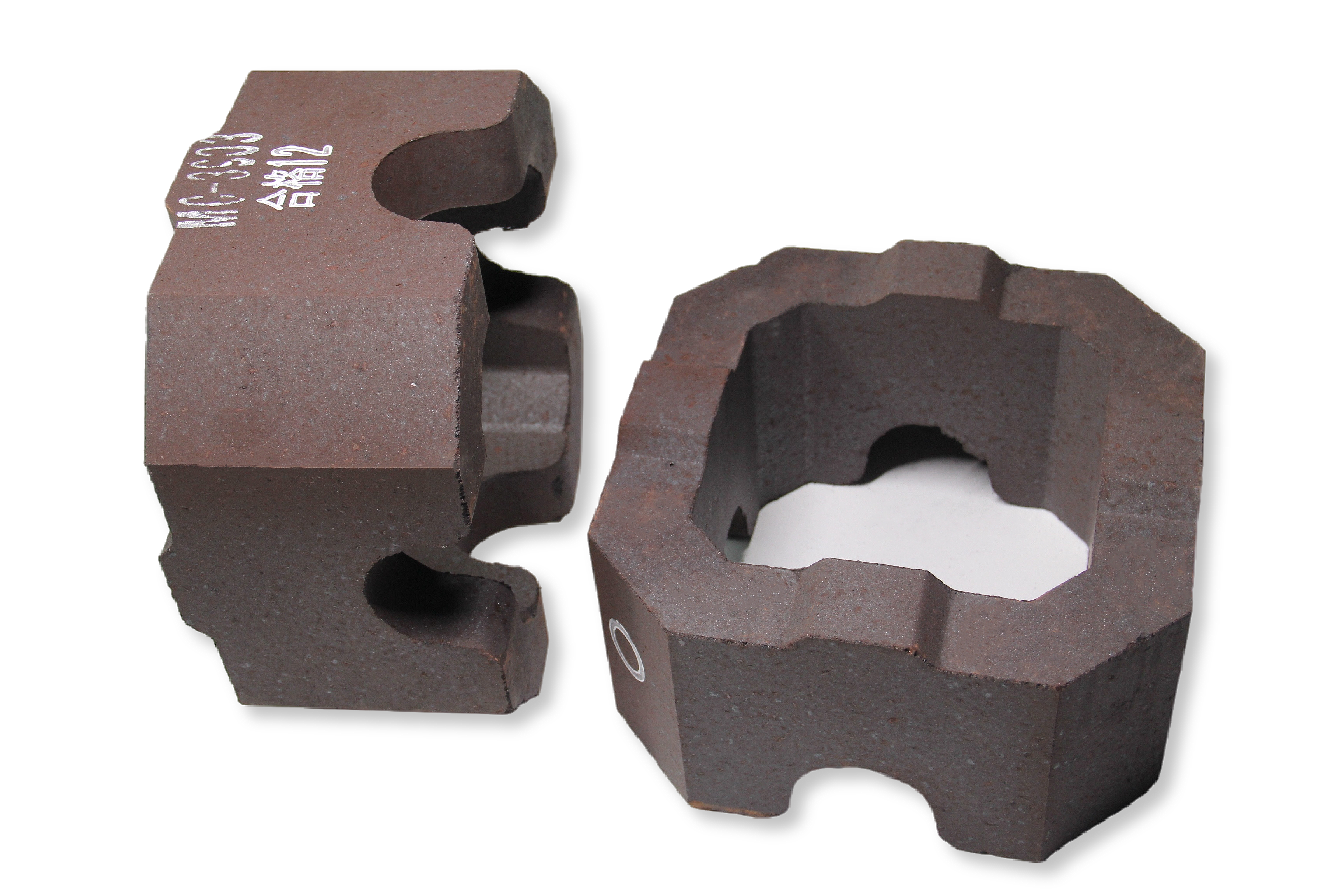

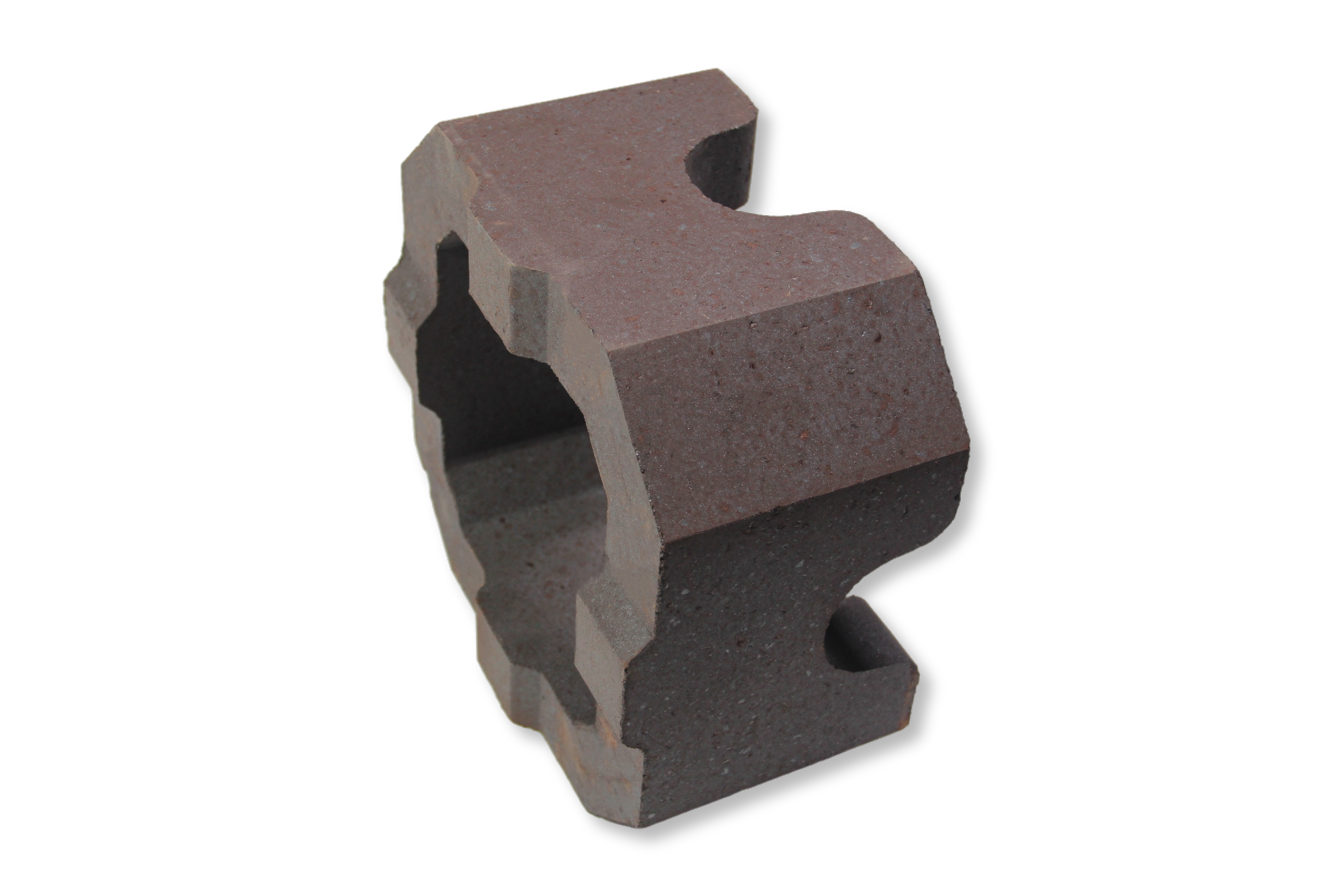

Electric No.20 Spinel Cylinder Brick
以电熔刚玉与氧化铝微粉制备的 20# 高铝筒形格子砖
Al₂O₃≈80%电熔刚玉基筒形结构热震稳定
✓ 定制配方支持✓ 技术选型指导✓ 全国快速发货
产品简介
“20#”即 Al₂O₃≈80% 品级的高铝格子砖，采用电熔刚玉、烧结氧化铝微粉及部分黏土结合剂，经高压成型、1550℃ 高温烧成后制品主晶相为 α-Al₂O₃+ 少量莫来石，热震稳定好、抗碱飞料侵蚀、结构强度高；筒形中空设计使开孔率较传统方格子砖提高 15%，配套玻璃熔窑蓄热室中部、下部，或水泥窑预热器内筒挂片位置。
核心优势
高铝基体
80% Al₂O₃ 的刚玉+莫来石相，中高温区通用。
热震稳定
1100℃ 水冷 ≥30 次，适应换向制度温度波动。
开孔率高
筒形结构开孔率提升 15% 提高换热效率。
跨行业
玻璃蓄热室中部 / 水泥预热器内筒通用。
理化指标
| 指标 / 型号 | E-20 |
|---|---|
| Al₂O₃ (%) ≥ | 80 |
| Fe₂O₃ (%) ≤ | 1.5 |
| 体积密度 (g/cm³) ≥ | 2.75 |
| 显气孔率 (%) ≤ | 19 |
| 常温耐压强度 (MPa) ≥ | 65 |
| 荷重软化开始温度 T₀.₆ (℃) ≥ | 1550 |
* 以上为典型检测指标，实际产品以出厂检测报告为准；特殊工况可定制配方与砖型。
应用场景
| 应用场景 | 使用部位 | 说明 |
|---|---|---|
| 玻璃熔窑 | 蓄热室中下部格子体 | 与高铝砖/黏土砖梯度搭配 |
| 水泥窑预热系统 | C2～C4 内筒挂片/护板 | 可定制异型挂片 |
本产品应用于以下行业方案：
RELATED
同系列产品
镁铝简形砖
Magnesia-Alumina Cylinder Sleeve Brick
筒形中空结构，材质以高纯电熔镁砂 + 烧结镁铝尖晶石为主，高温隧道窑烧成后制品尖晶石在方镁石基体中均匀弥散分布，兼具抗碱蒸气、抗热震、结构稳定等优点；筒形格子体开孔率较传统方型砖提高 15～20%，配合十字 / 筒子形排列可提高蓄热效率、降低废气温度，是玻璃熔窑蓄热室中上部格子砖的升级砖型。
MAS筒形格子砖
镁铝铬挂钩砖
MgO-Al₂O₃-Cr₂O₃ Hanger Suspension Brick
专为玻璃熔窑胸墙、L 型吊墙、碹脚等吊挂结构设计的异型砖，材质为镁铝铬复合尖晶石体系，挂钩部位采用全纤维异型模具一次等静压成型，烧制后与砖体本体一体承载，确保吊挂安全。挂钩公差 ±1mm，抗折强度较普通挤出砖提高 35%，配合不锈钢锚固结构可满足大型浮法玻璃熔窑长期稳定运行。
吊挂砖公差±1mm
95# 电熔镁砖
No.95 Fused Magnesia Brick (FM-95)
以 MgO ≥95% 品级电熔镁砂（大结晶方镁石，CaO/SiO₂ 比值>2）为主要原料，高压成型后 1700℃ 以上高温烧成，制品中方镁石直接结合率高、晶界硅酸盐相少，具有体密大、气孔率低、耐压强度高、荷重软化温度高、抗碱蒸气侵蚀能力突出等特点，是玻璃熔窑蓄热室中部位格子体与墙体的主流碱性配套砖。
FM-95MgO≥95%
电 20# 简形砖 询价
留下需求，获取报价与选型建议
