镁锆筒砖
Magnesia-Zirconia Cylinder Sleeve Brick
在高纯大结晶镁砂（MgO≥97%）基础上复合加入稳定 ZrO₂（MgO 部分稳定）微粉，利用 ZrO₂ 相变增韧机理显著提高制品的抗热冲击与抗结构剥落能力；筒形异型结构保证喷枪口、格子体上层换向部位砌筑严密、不漏风，配合蓄热室其他镁质衬里可整体提升温度回收效率。
MZZrO₂异型
玻璃行业

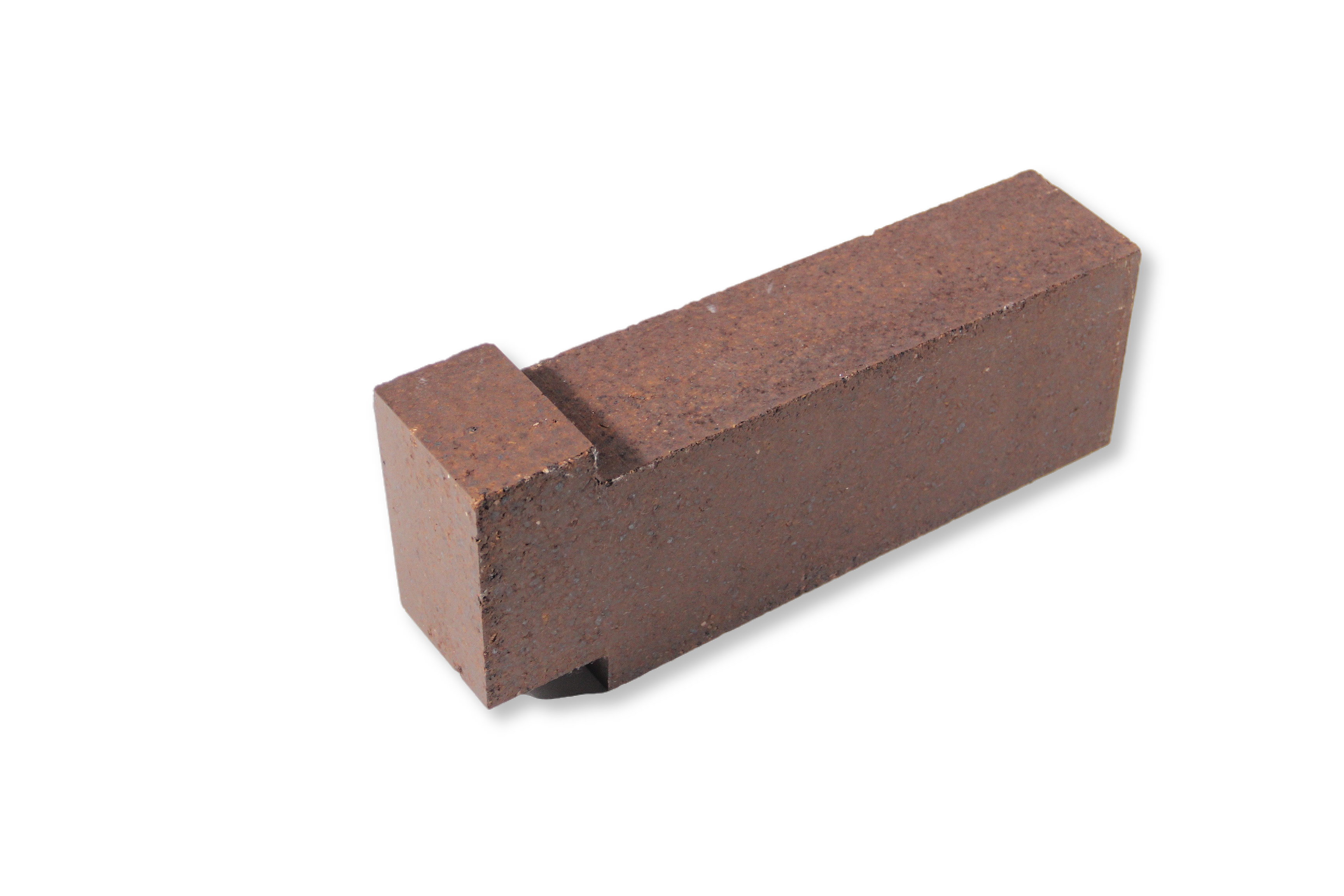

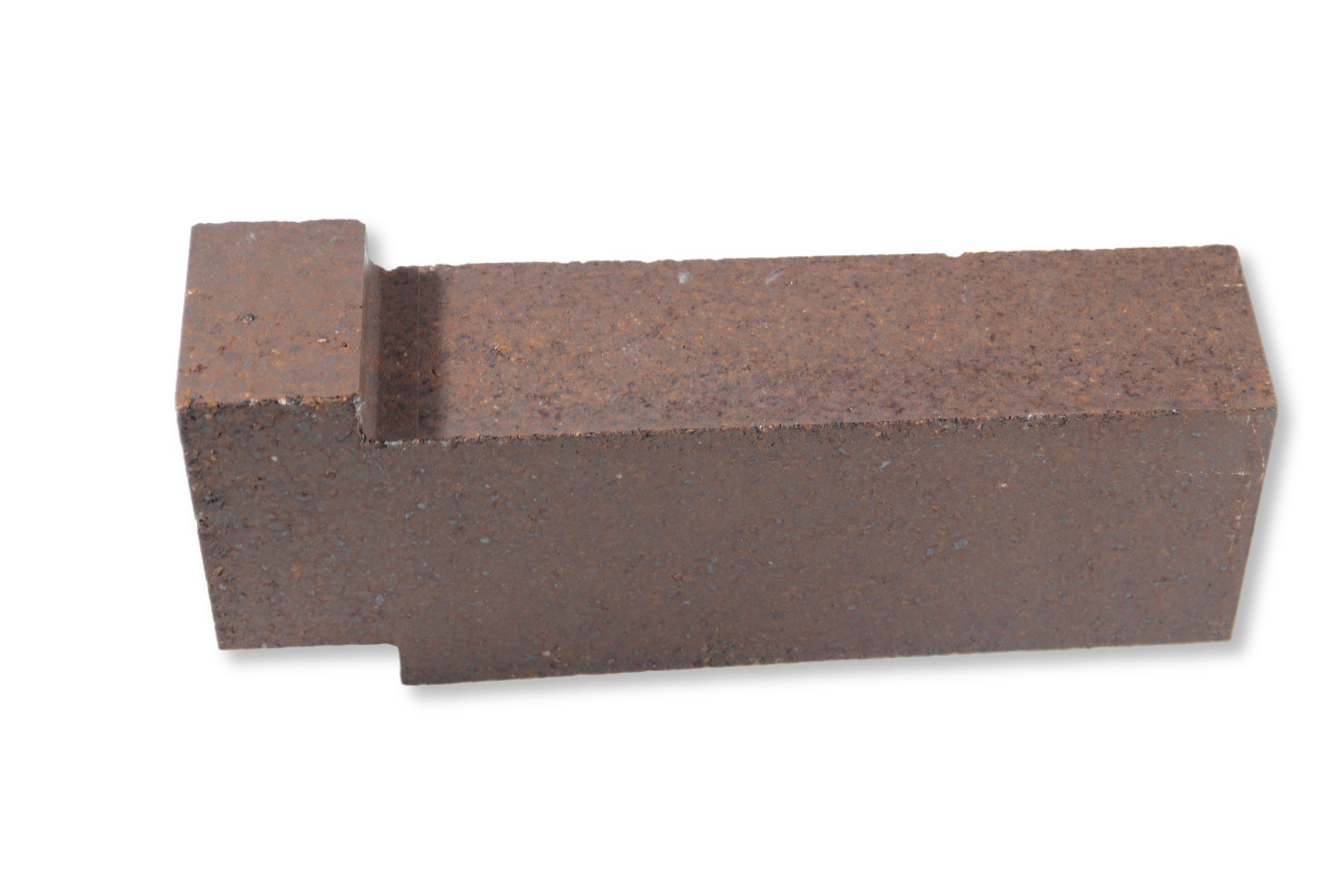

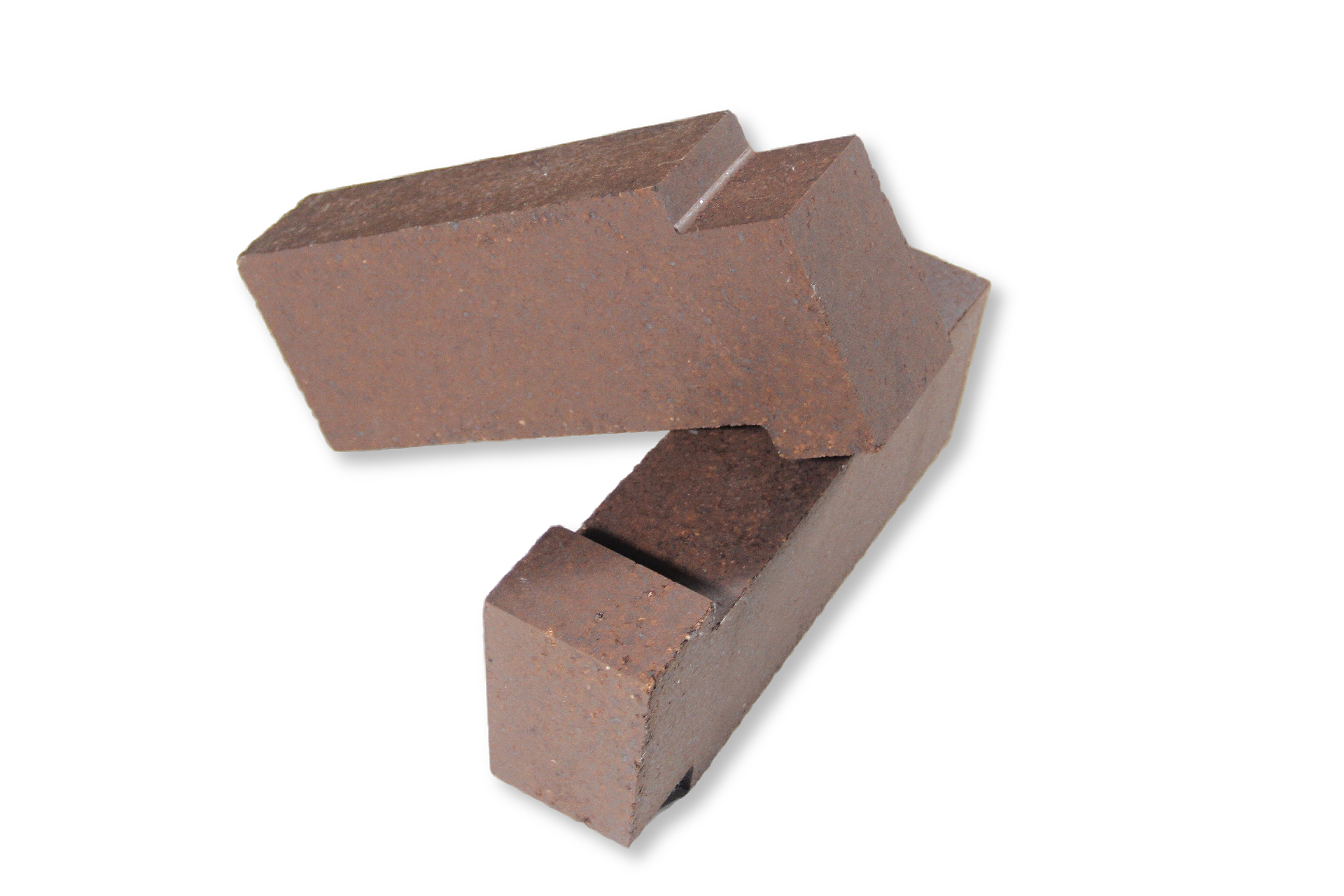

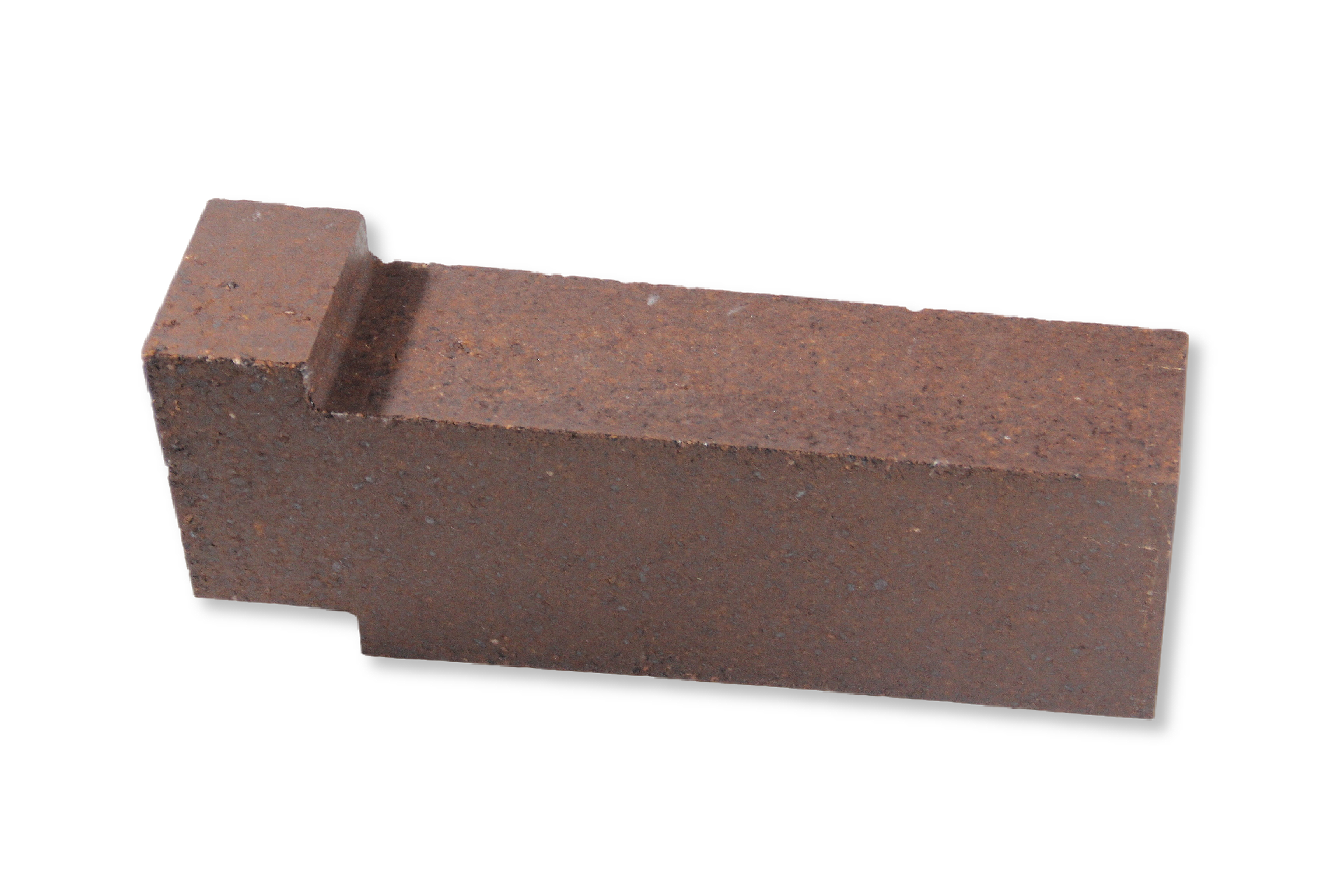

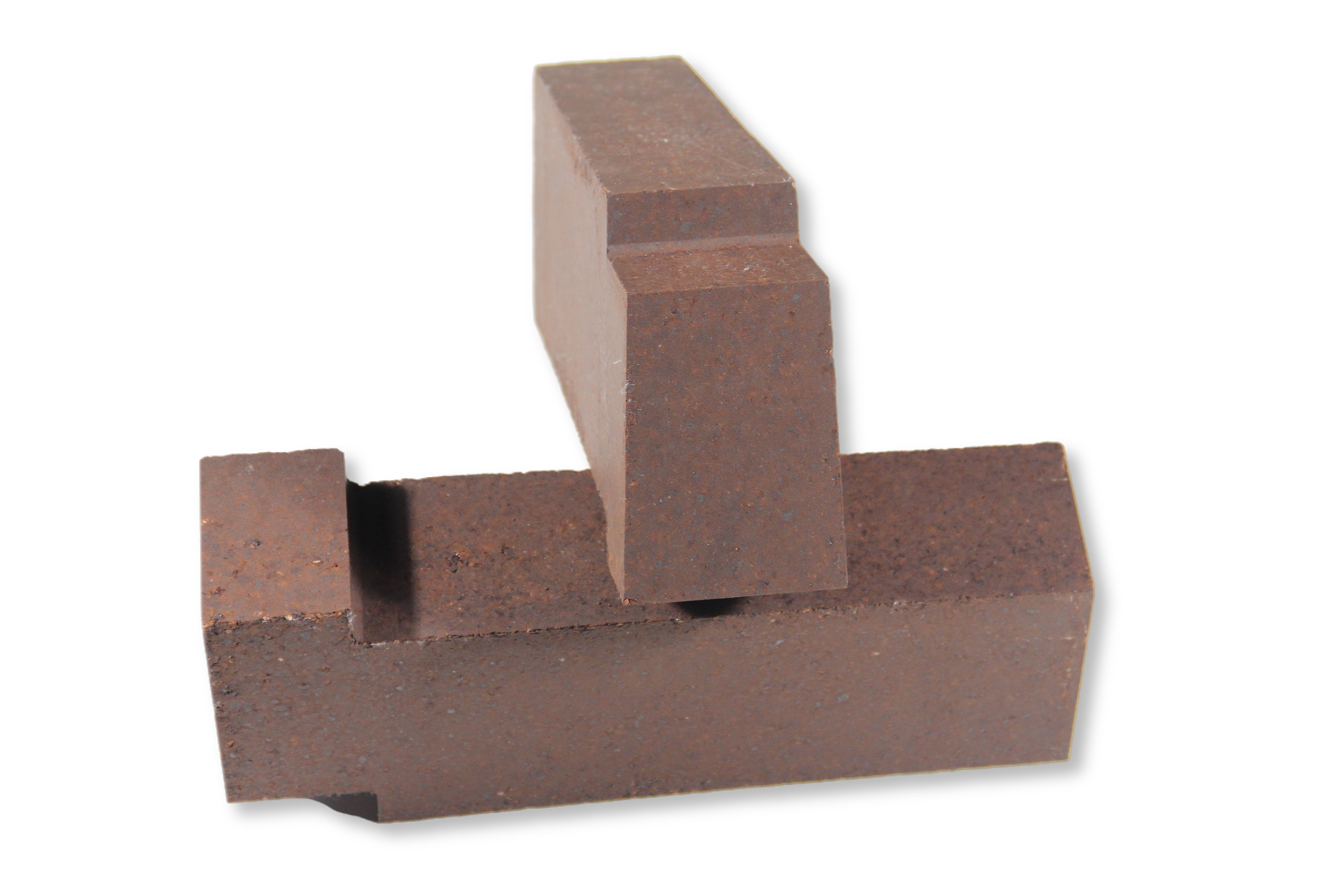

镁铝铬挂钩砖
MgO-Al₂O₃-Cr₂O₃ Hanger Suspension Brick
带挂钩锚固结构的熔窑胸墙/碹脚镁铝铬吊挂砖
一体吊挂结构挂钩公差 ±1mm抗折强度提高 35%
✓ 定制配方支持✓ 技术选型指导✓ 全国快速发货
产品简介
专为玻璃熔窑胸墙、L 型吊墙、碹脚等吊挂结构设计的异型砖，材质为镁铝铬复合尖晶石体系，挂钩部位采用全纤维异型模具一次等静压成型，烧制后与砖体本体一体承载，确保吊挂安全。挂钩公差 ±1mm，抗折强度较普通挤出砖提高 35%，配合不锈钢锚固结构可满足大型浮法玻璃熔窑长期稳定运行。
核心优势
一次成型
等静压一次成型挂钩本体，强度均匀、无分层。
精密公差
挂钩中心距与挂点标高公差 ±1mm，安装对接顺畅。
抗碱耐熔
镁铝铬材质抗玻璃窑碱蒸气与飞料侵蚀。
可按图定制
所有吊墙砖均可按设计院图纸进行三维建模、放样加工。
理化指标
| 指标 / 型号 | MACH-85 |
|---|---|
| MgO (%) ≥ | 85 |
| Al₂O₃+Cr₂O₃ (%) ≥ | 7 |
| 体积密度 (g/cm³) ≥ | 2.95 |
| 显气孔率 (%) ≤ | 16 |
| 常温耐压强度 (MPa) ≥ | 65 |
| 常温抗折强度 (MPa) ≥ | 12 |
* 以上为典型检测指标，实际产品以出厂检测报告为准；特殊工况可定制配方与砖型。 材质 / 尺寸随图纸定制，以下为典型材质指标。
RELATED
同系列产品
镁铝简形砖
Magnesia-Alumina Cylinder Sleeve Brick
筒形中空结构，材质以高纯电熔镁砂 + 烧结镁铝尖晶石为主，高温隧道窑烧成后制品尖晶石在方镁石基体中均匀弥散分布，兼具抗碱蒸气、抗热震、结构稳定等优点；筒形格子体开孔率较传统方型砖提高 15～20%，配合十字 / 筒子形排列可提高蓄热效率、降低废气温度，是玻璃熔窑蓄热室中上部格子砖的升级砖型。
MAS筒形格子砖
95# 电熔镁砖
No.95 Fused Magnesia Brick (FM-95)
以 MgO ≥95% 品级电熔镁砂（大结晶方镁石，CaO/SiO₂ 比值>2）为主要原料，高压成型后 1700℃ 以上高温烧成，制品中方镁石直接结合率高、晶界硅酸盐相少，具有体密大、气孔率低、耐压强度高、荷重软化温度高、抗碱蒸气侵蚀能力突出等特点，是玻璃熔窑蓄热室中部位格子体与墙体的主流碱性配套砖。
FM-95MgO≥95%
97# 电熔镁筒形砖
No.97 Fused Magnesia Cylinder Sleeve Brick
原料采用高品级电熔镁砂（MgO ≥97%，B₂O₃ ≤0.05%），经等静压一次成型筒形结构，烧成后方镁石晶间硅酸盐相极少（CMS/C₂MS 薄膜状）、直接结合率 ≥90%，具有极高高温体积稳定性与抗碱蒸气侵蚀能力；筒形结构开孔率高、气流分布均匀，是浮法/光伏玻璃熔窑蓄热室最上层格子体的关键配套砖型，直接决定整体废气回收率。
FM-97筒形B₂O₃≤500ppm
镁铝铬挂钩砖 询价
留下需求，获取报价与选型建议
